屏蔽變頻電纜BPFFP BPFFP2

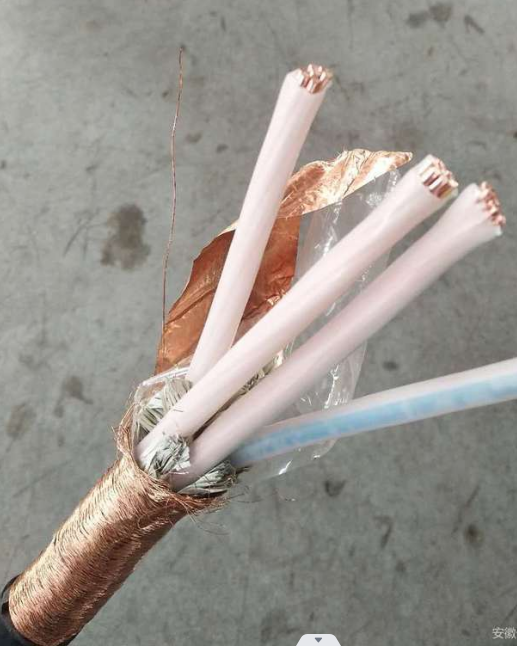

屏蔽變頻電纜BPFFP BPFFP2的結構一般包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性，能經受高速變頻時的脈沖電壓，對變頻電器起到******的保護作用。 的結構包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性，能經受高速變頻時的脈沖電壓，對變頻電器起到******的保護作用。
屏蔽變頻電纜BPFFP BPFFP2主要用于變頻電源和變頻電機之間連接用的電纜，以及額定電壓1KV及以下的輸配電線路中，作輸送電能用。尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
屏蔽變頻電纜BPFFP BPFFP2使用條件1、 額定電壓U0/U：0.6/1KV.
2、 電纜導體長期允許溫度為200度，短路時溫度250度
3、 3、 安裝敷設溫度不低于0度，固定敷設時溫度不低于-10度。
4、 4、 電纜允許小彎曲半徑不小于15D（D-電纜外徑，mm）
型號及產品名稱
|
型號 |
產品名稱 |
|
BPGGP |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜 |
|
BPGGP2 |
硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPGGPP2 |
硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPGGP3 |
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜 |
|
BPGVFP |
硅橡膠絕緣護套銅絲編織屏蔽耐高溫變頻電力電纜 |
|
BPGVFP2 |
硅橡膠絕緣護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPGVFPP2 |
硅橡膠絕緣護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPGVFP3 |
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜 |
型號及產品名稱 續表
|
型號 |
產品名稱 |
|
BPFFP |
氟塑料絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜 |
|
BPFFP2 |
氟塑料絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFPP2 |
氟塑料絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFP3 |
氟塑料絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜 |
|
BPVVP |
聚氯絕緣和護套銅絲編織屏蔽變頻電力電纜 |
|
BPVVP2 |
聚氯絕緣和護套銅帶繞包屏蔽變頻電力電纜 |
|
BPVVPP2 |
聚氯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜 |
|
BPVVP3 |
聚氯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜 |
|
BPYJVP |
交聯聚絕緣聚氯護套銅絲編織屏蔽變頻電力電纜 |
|
BPYJVP2 |
交聯聚絕緣聚氯護套銅帶繞包屏蔽變頻電力電纜 |
|
BPYJVPP2 |
交聯聚絕緣聚氯護套銅絲編織銅帶繞包屏蔽變頻電力電纜 |
|
BPYJVP3 |
交聯聚絕緣聚氯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜 |
注：阻燃型電纜型號前加ZR,屏蔽殼采用鍍錫銅絲編織。代號名稱和含義
|
代號 |
代號含義 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠絕緣或護套 |
|
F |
F46絕緣或護套 |
|
V |
聚氯絕緣或護套 |
|
YJ |
交聯聚絕緣 |
|
VF |
護套 |
|
P(P1) |
銅絲編織屏蔽（鍍錫銅絲編織屏蔽） |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
電纜規格·主線芯截面
|
型號 |
芯數 |
標稱截面mm2 |
|
全部型號 |
3+33+11 |
4,6,10,16,25,35,50,70,95,120,150,185,240 |
·接地線芯截面
|
主線芯標稱截面mm2 |
接地線芯截面mm2 |
|
4 |
1（0.75） |
|
6 |
1.5（1） |
|
10 |
2.5（1.5） |
|
16.25 |
4（2.5） |
|
35 |
6 |
|
50.70 |
10 |
|
95 |
16 |
|
120.150 |
25 |
|
185 |
35 |
|
240 |
50（35） |
|
300 |
50 |
